Cara Membedakan Kabel Cross Dan Kabel Straight

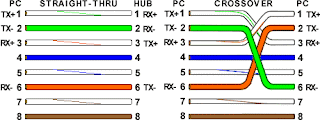

Berikut adalah diagram kabel straight dan cross









Kabel straight

Urutan Ujung A

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

Urutan Ujung B

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

Kegunaan:

1. Menghubungkan PC dengan HUB/Switch.

Kabel Cross
Urutan Ujung A

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

Urutan Ujung B

1. Putih Hijau
2. Hijau
3. Putih Orange
4. Putih Coklat
5. Coklat
6. Orange
7. Biru
8. Putih Biru

Kegunaan:

1. Menghubungkan PC ke PC langsung tanpa HUB/Switch.
2. Menghubungkan HUB/Swicth dengan HUB/Switch.
Ini saja Info dari saya..
